產品介紹

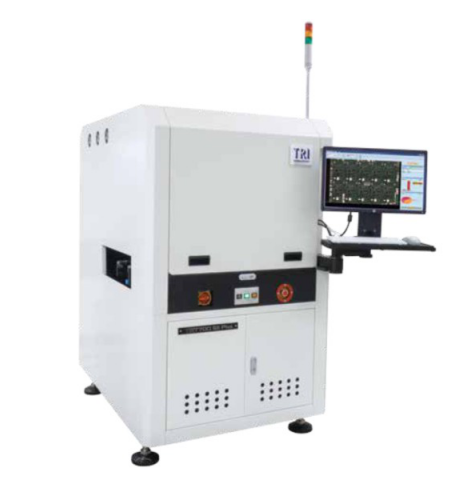

德律 2DAOI（DeTREX 2DAOI）是德律公司推出的一款高性能自動化光學檢測設備，專為電子組裝生產線中的焊接質量檢測而設計。該設備以其高精度的檢測能力、先進的圖像處理技術和靈活的集成選項，廣泛應用于SMT工藝中對焊點、焊接質量等進行自動化檢測。

主要特點

1. 高精度檢測
   2DAOI 配備了高分辨率的相機和圖像處理系統，能夠精確檢測焊點的外觀和尺寸，識別焊接缺陷，如虛焊、橋接、偏位等。具有高精度的定位和焊點判定能力，有效提高了焊接質量的可控性。

2. 快速檢測與高效輸出
   2DAOI 系統采用高速圖像采集與處理技術，能夠快速掃描整板，提高產線的生產效率。每個檢測站點的檢測速度都非常高，適合高速的SMT生產環境。

3. 自動化判定與修正
   利用深度學習和人工智能算法，2DAOI 可以自動判斷焊點質量，并進行修正。設備支持根據實時檢測數據生成報告，幫助操作人員迅速發現并修正問題，提高整體生產質量。

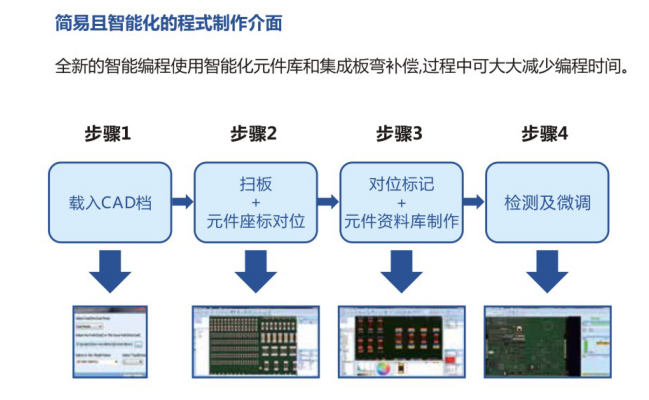

4. 智能化界面
   配備觸摸屏操作界面，用戶可輕松設置檢測參數，監控實時生產狀態。操作界面簡潔直觀，支持多種語言，便于國際化操作。

5. 強大的數據分析功能
   2DAOI 支持自動生成檢測數據報表，并通過數據云平臺進行數據存儲與分析，幫助用戶在生產過程中持續優化生產參數和焊接質量。

6. 靈活的集成與升級選項
   該設備支持與現有SMT生產線、貼片機、回流焊等設備的無縫集成，并且可以根據生產需求進行后期的功能升級和硬件擴展。

技術規格

• 檢測速度：可達到高達15,000 CPH（組件每小時檢測數）
• 檢測精度：能夠檢測到最小的焊點缺陷，誤差控制在±0.02mm范圍內
• 支持檢測的組件類型：適用于所有常見的表面貼裝元件（如芯片電阻、電容、LED等）
• 支持檢測的焊點類型：適用于SMD（表面貼裝器件）焊接點、焊盤、無鉛焊接等
• 相機系統：高分辨率CCD或CMOS相機系統，提供清晰的圖像采集能力
• 操作界面：觸摸屏、Windows系統支持，操作便捷
• 尺寸：機器尺寸和重量根據具體配置有所不同，通常為占地約1.5-2平方米，重量約500-1000kg

適用領域

德律 2DAOI 主要應用于：

• SMT生產線：特別是手機、電腦、家電、汽車電子等行業的表面貼裝焊接質量檢測。
• PCB質量控制：能夠為客戶提供高精度的焊接質量檢測，確保PCB板上的所有焊接點符合質量標準。
• 高密度電子產品生產：適用于多層板和高密度PCB的檢測，滿足現代電子產品對高質量焊接的需求。

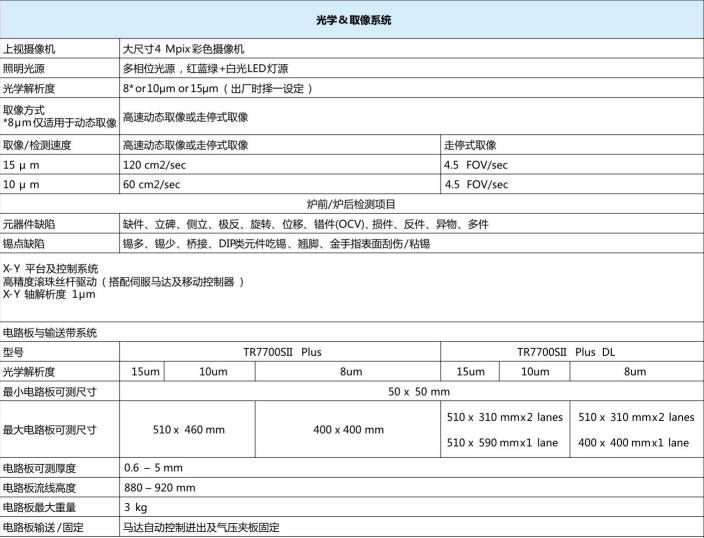

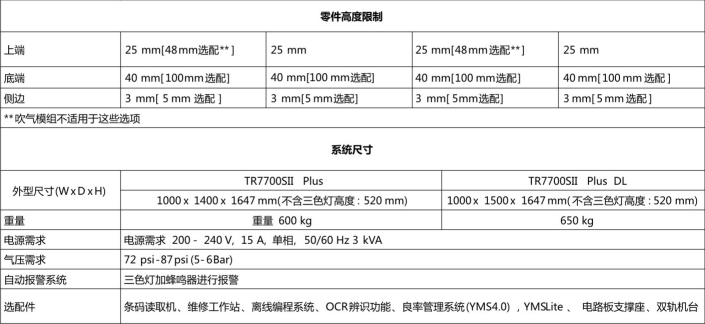

技術參數：
