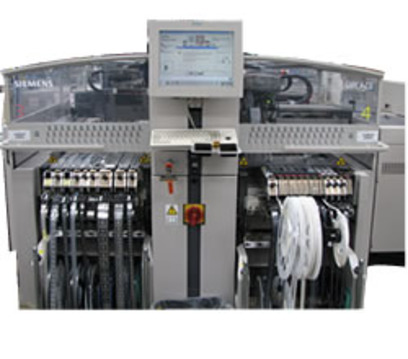

西門子 HF3貼片機 是一款適用于高效、高精度和高質量的表面貼裝生產線的設備，憑借其卓越的速度、精度和靈活性，滿足現代電子制造對生產效率和品質的高要求。該設備不僅可以處理多種類型的元件和PCB，還支持與生產線的高度集成，幫助制造商實現智能化生產和自動化管理，降低了生產成本，提升了產能。對于電子制造企業來說，HF3 是提升生產能力和優化生產流程的理想選擇。
電話：185-767-95980 其他聯系方式|
機型名稱 |
西門子貼片機HF3，二手貼片機HF3，多功能貼片機HF3 |
|
基板尺寸 |
L368×W460mm ～ L50×W50mm |
|
裝載能力 |
40400CPH |
|
精度 |
±0.035mm |
|
適用元器件范圍 |
0201 ～32QFP（0.5以上） |
|
料站位 |
180 |
|
送料器規格 |
8-88mm |
|
電源規格 |
三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
|
空氣源供應 |
550NL/MIN |
|
外形尺寸 |
長2400×寬2900×高1800mm |
|
本體質量 |
約3500kg |
西門子貼片機HF3參數：
1、貼裝頭類型：雙貼裝頭及 12吸嘴收集貼裝頭和/或6吸嘴收集貼裝頭和IC頭
2、懸臂數量： 3
3、貼裝頭模塊：貼裝頭區域1（2懸臂）: 裝備6吸嘴收集貼裝頭和/或12吸嘴收集貼裝頭
4、貼裝頭區域2（1懸臂）: 雙貼裝頭或6吸嘴收集貼裝頭/或12吸嘴收集貼裝頭
5、貼裝速率(理論值）
貼裝區域1 貼裝區域2 貼裝速率
12C&P/12C&P 12C&P 40400片/小時
12C&P/12C&P 6C&P 35700片/小時
12C&P/12C&P 雙貼裝頭 30100片/小時
12C&P/6C&P 6C&P 29600片/小時
12C&P/6C&P 雙貼裝頭 24000片/小時
6C&P/6C&P 6C&P 27600片/小時
6C&P/6C&P 雙貼裝頭 22000片/小時
6、貼片范圍: 0201 to 85 x 85mm/125x10mm 最大200x125mm
7、元件高度：雙貼裝頭 25mm/ 6C&P:8.5mm/12C&P:6mmm
8、最高貼裝精度（4sigma):吸嘴收集貼裝頭 ：60um 吸嘴收集貼裝頭 ：60um 雙貼裝頭:35um
9、料架支持： 180根，8mm料帶
10、IC貼裝頭：40um
11、適用基板: 50x50mm~450 x 508mm，
12、功率：6.5KW
13、壓縮空氣要求：5.5~10bar, 550Nl/min,管徑 3/4" 單軌/雙軌可選
14、操作系統：Windows / RMOS
15、供料車： 4個配帶輪盤，卷軸架以及廢料箱，帶MTC
設備來源于歐美,歐美設備使用時間少、維護保養好兩大特點，而使得設備再使用壽命長、精度更高、穩定性更
好。
服務：40名左右售后服務工程，24小時為客戶服務。備件倉庫存放大量可替換零件。電子維修部可以幫組客戶維
修到板卡級。以我們的客戶經驗來看，貼片機的年維修成本普遍低于3000元（包括易損件）
